尺寸/重量
長度(X軸):64.2cm 寬度(Y軸):58.9cm 重量:25.4g
文物描述

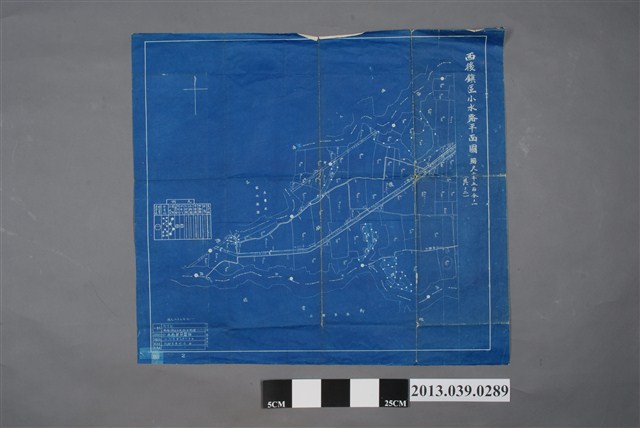

1.此件為〈新營郡西後鎮區小水路平面圖(2)〉，圖面番號為小土北第92號，於昭和三年(1928年)五月三十日製圖，設計者為技術員平川信吉，無監查者。左下圖名右側有「照合者 春田良吉」之直書字樣。2.比例尺為二千五百分之一，地圖上方指向北方。圖面繪有支分線、庄界、給水線、排水線、分水門、分水門及量水堰、灌溉區域界、非灌地、輪作番號及灌溉甲數等資訊，並以地籍圖為底圖，記有每塊土地之地目、地番。3.此圖的繪製範圍為西後鎮區，小水路平面圖可對應嘉南大圳當時施行之三年輪作制度，圖中分為3個小區，分別以圓形圖案標示其輪作番號與灌溉甲數。4.由於西後鎮區範圍狹長，分以兩張圖面繪製，此圖為第二張，繪製西後鎮區之西側。西後鎮區之輪作番號皆標示於第一張(臺史博館藏登錄號：2013.039.0296)。此圖大致與〈嘉南大圳灌溉地給水區分圖─新營〉中之西後鎮區域(紅色區塊一部分)符合。（莊竣雅撰寫）
參考資料
1.廖泫銘(2012)。日治時期嘉南大圳灌溉地給水區分圖。線上檢索日期：2021年4月23日。取自http://gis.rchss.sinica.edu.tw/canal/?p=4452.嘉南大圳組合〈新營郡西後鎮區小水路平面圖〉，臺史博館藏登錄號：2013.039.0296。
