尺寸/重量
長度(X軸):91cm 寬度(Y軸):64.7cm 重量:41.8g
文物描述

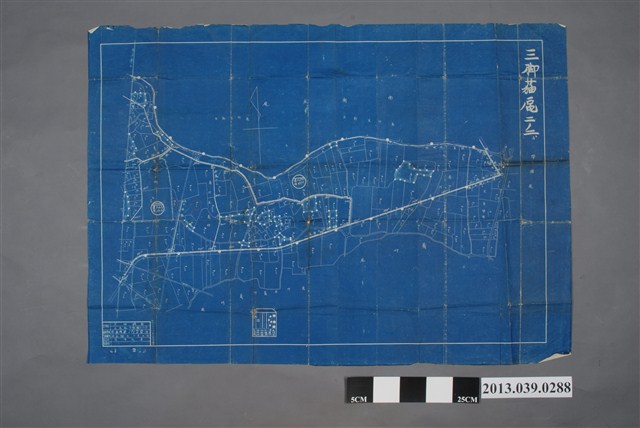

1.此件為〈三腳貓區小水路平面圖(二ノ二)〉，圖面番號為小土北第1079號，於昭和四年(1929年)七月三日製圖，設計者為大井技手，無監查者。左下圖名右側有「昭和四年八月三十一日照合福中」(照合資訊字跡模糊難以判斷)之直書字樣。2.無比例尺，地圖上方指向北方(非正北)。圖面繪有支分線、分水門、小給線、小排線、非灌地、區域界、輪作番號及灌溉甲數等資訊，並以地籍圖為底圖，記有每塊土地之地目、地番。3.此圖的繪製範圍為三腳貓區，小水路平面圖可對應嘉南大圳當時施行之三年輪作制度，圖中分為3個小區，分別以圓形圖案標示其輪作番號與灌溉甲數。此圖之輪作番號大致與〈嘉南大圳灌溉地給水區分圖─義竹〉中之三腳貓區域符合。4.由於三腳貓區範圍狹長，分以兩張圖面繪製，此圖為第二張，繪製三腳貓區之東側。灌溉甲數：輪作番號一─灌46.91、非4.92，輪作番號二─灌77.58、非6.39。（莊竣雅撰寫）
參考資料
廖泫銘(2012)。日治時期嘉南大圳灌溉地給水區分圖。線上檢索日期：2021年4月23日。取自http://gis.rchss.sinica.edu.tw/canal/?p=445
